Schematics Page

* W3NQN 20M LPF

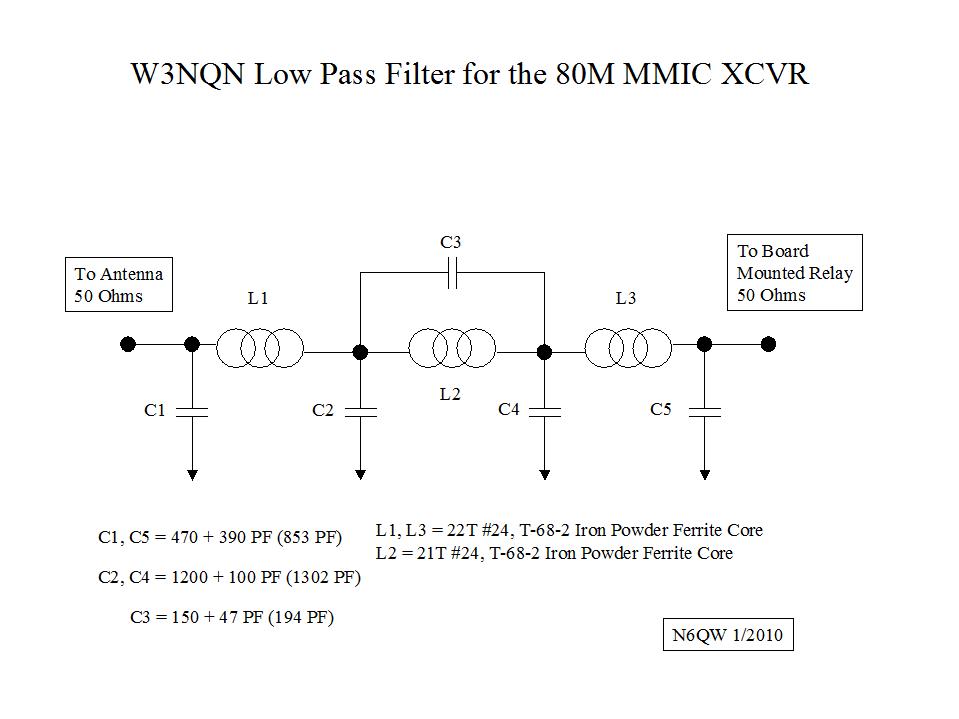

* W3NQN 80M LPF

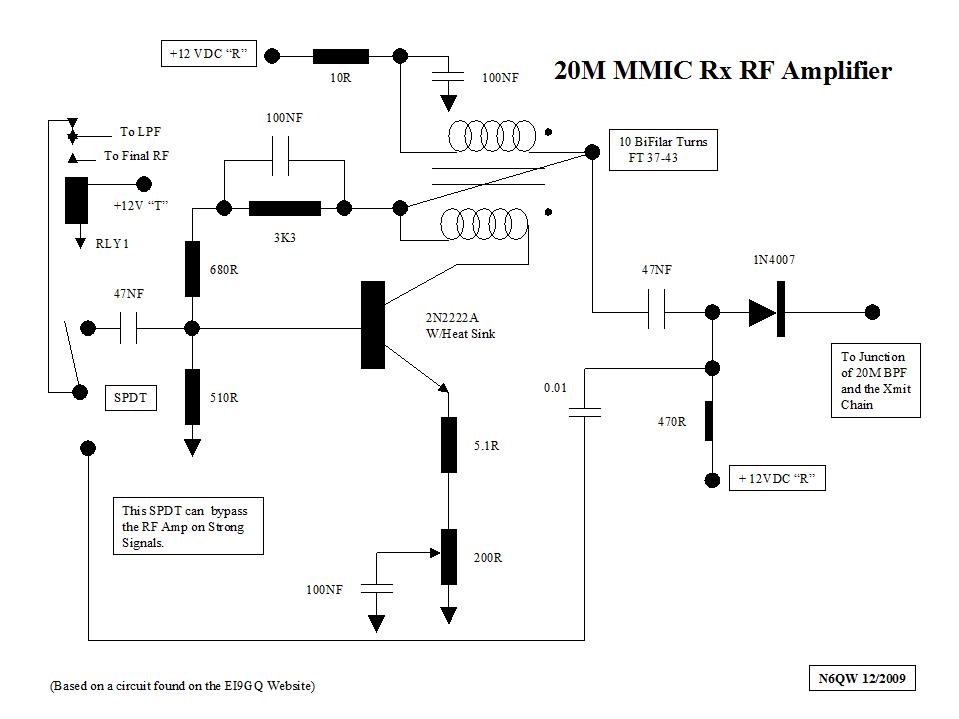

* Receiver RF Amplifier

* 20 Meter Band Pass Filter

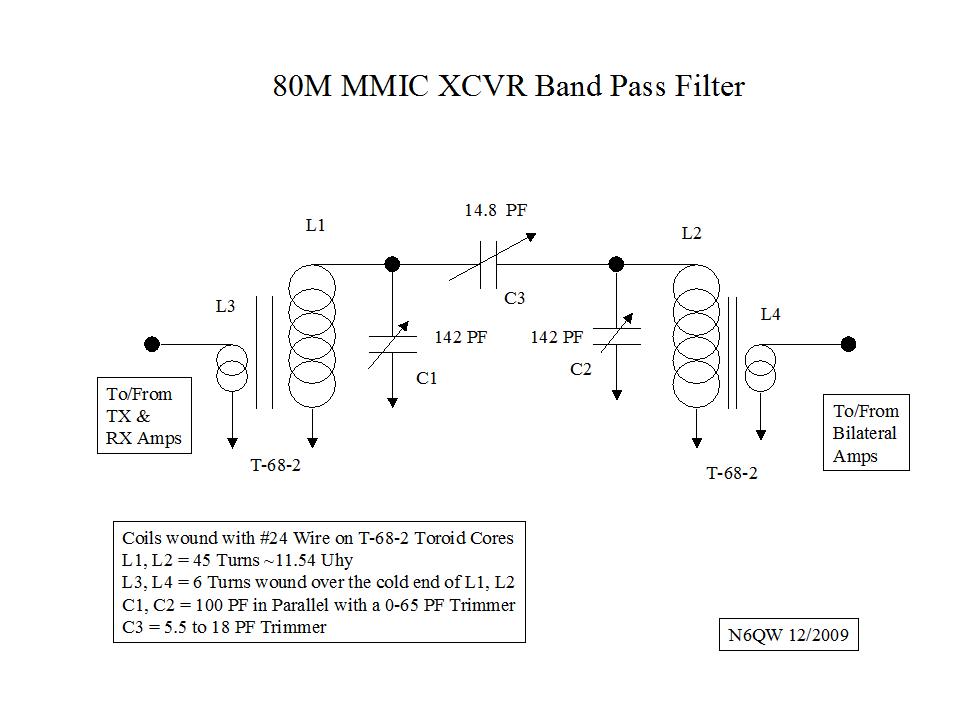

* 80 Meter Band Pass Filter

* MMIC Bilateral Amplifier Stages (Three Places)

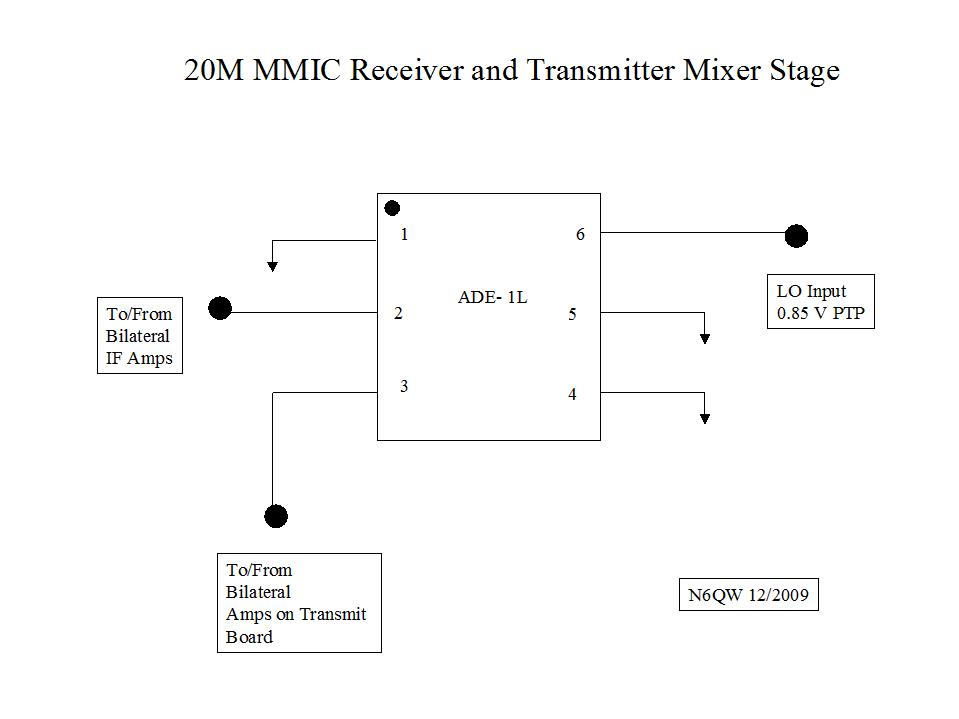

* Rx & Tx Mixer Stage

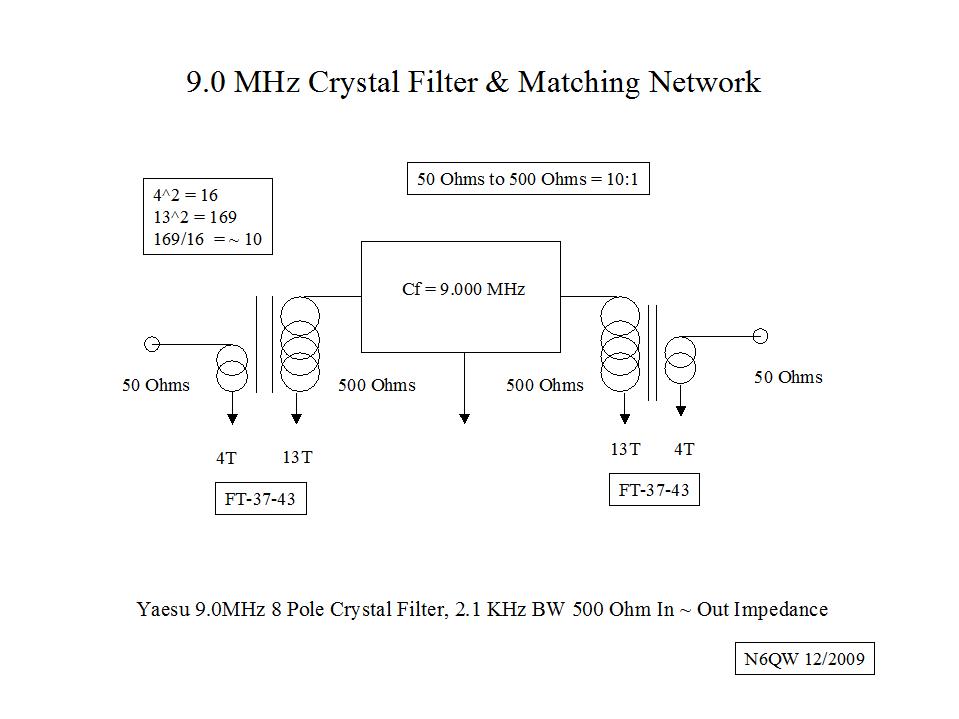

* 9.0 MHz Crystal Filter & Matching Network

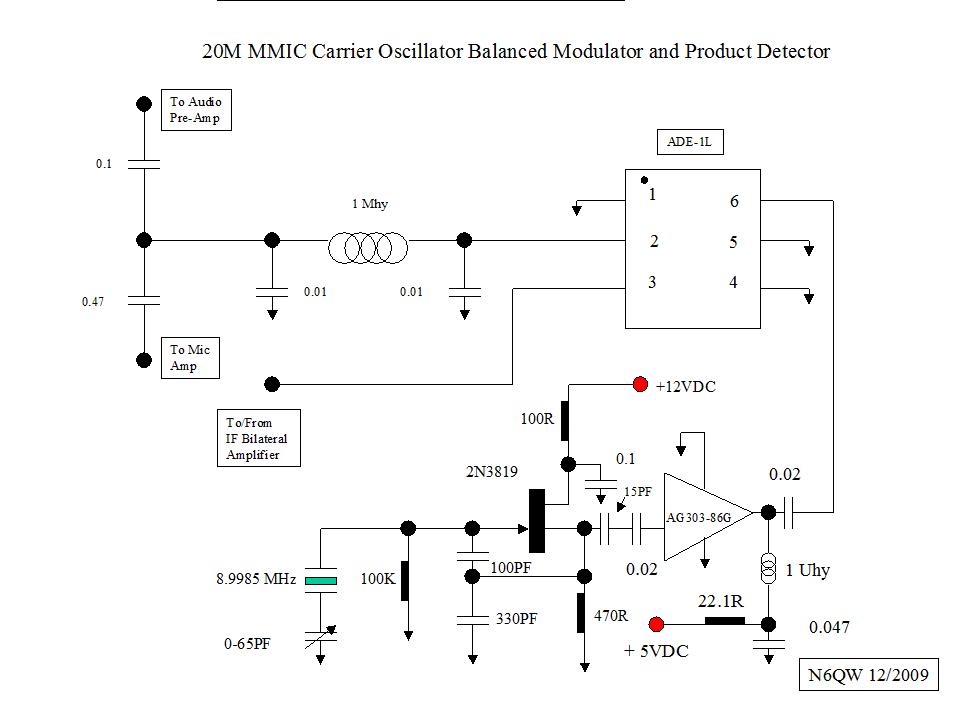

* Carrier Oscillator, Balanced Modulator and Product Detector

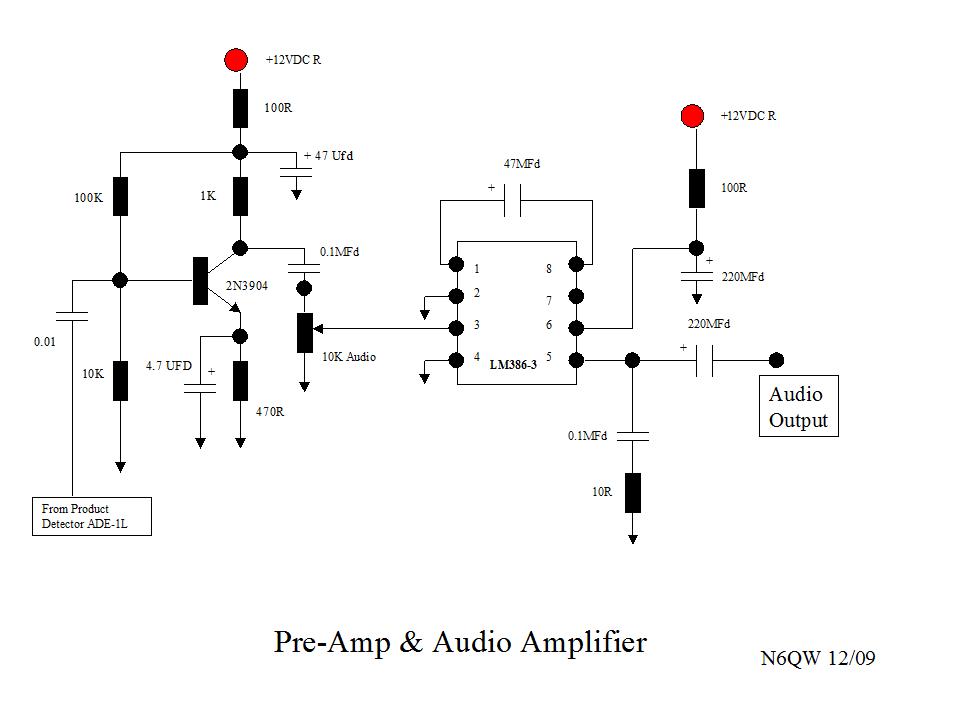

* Receiver Audio Pre-Amp and Amplifier Stage

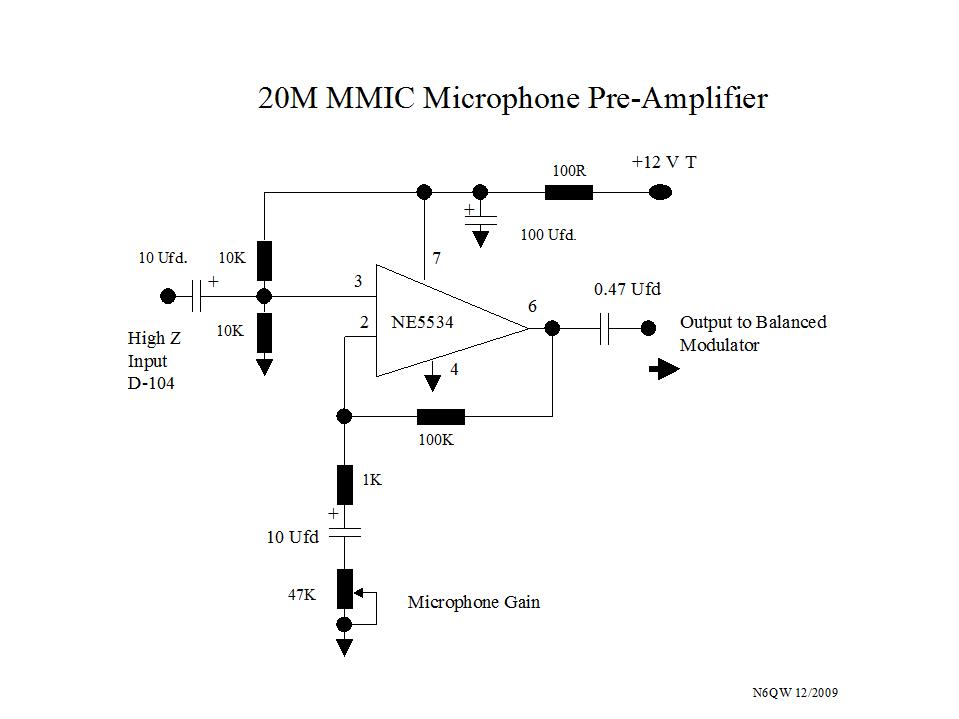

* Microphone Amplifier Stage

* Varactor Tuned Oscillator and RF Amplifier

* Si570 Frequency Generator Kit

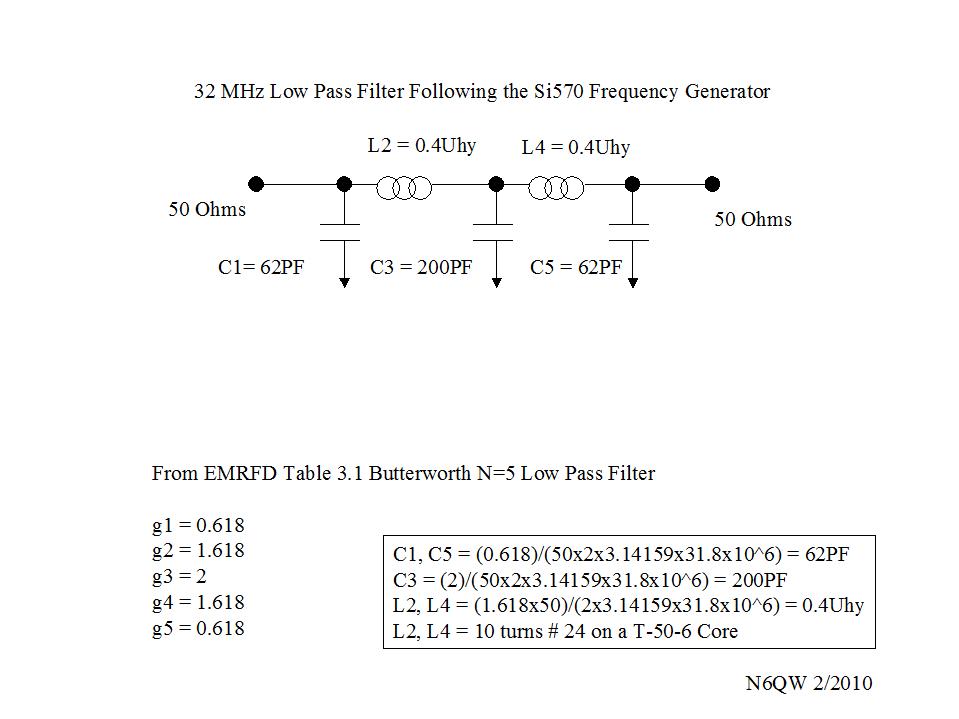

* 32 MHz Low Pass Filter for the Si570 Generator

* Optical Encoder to Mechanical Encoder Interface (Si570 Kit)

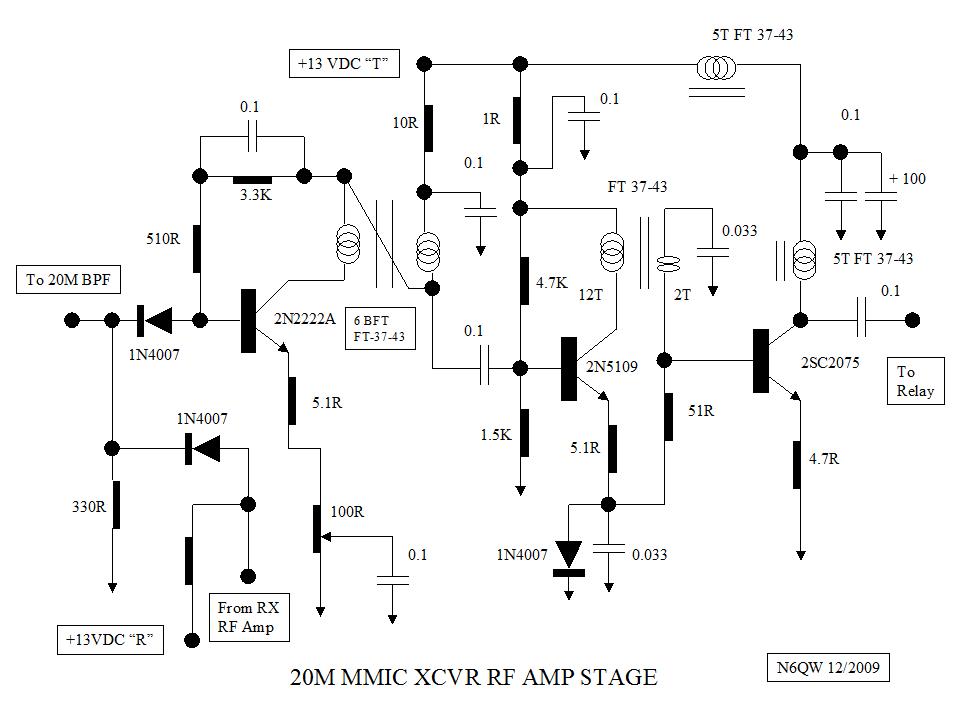

* Transmit Amplifier Stage

* Solid State TR Switch

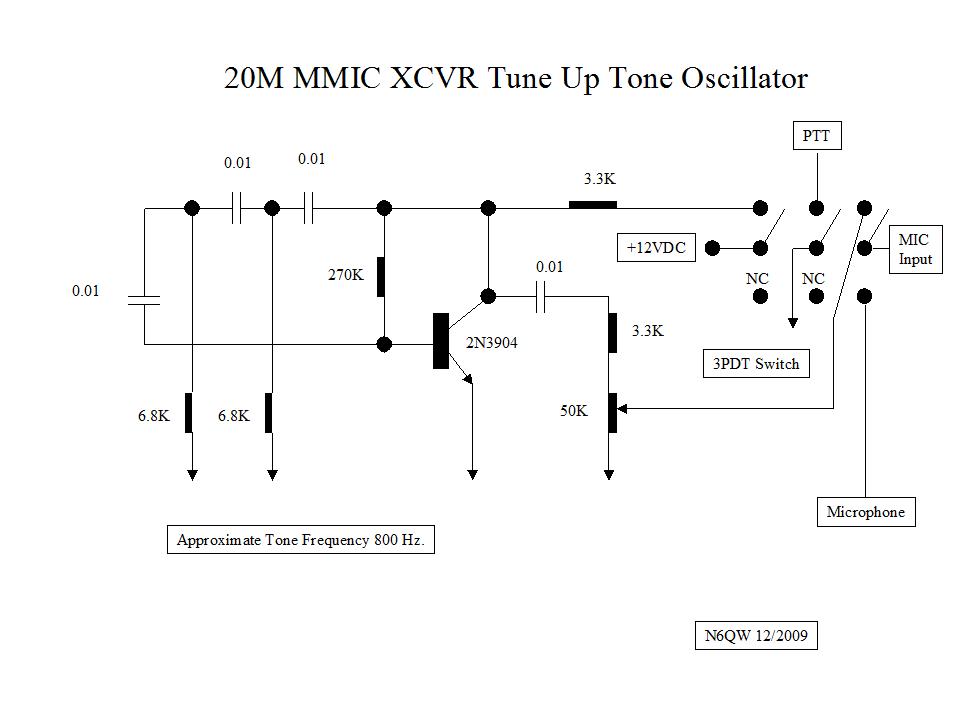

* 800 Hz Audio Oscillator
